8. Montage des tôles et du panneau solaire

8.1. Montage des tôles

8.1.1. Tôles garde-boue avant

Note

Les deux tubes T03 n’ont pas été installés jusqu’ici car ils servent justement à la fixation des tôles CHO42 et CHO43.

Garde boue avant

8.1.2. Autres tôles

Photo Code Nom Quantité

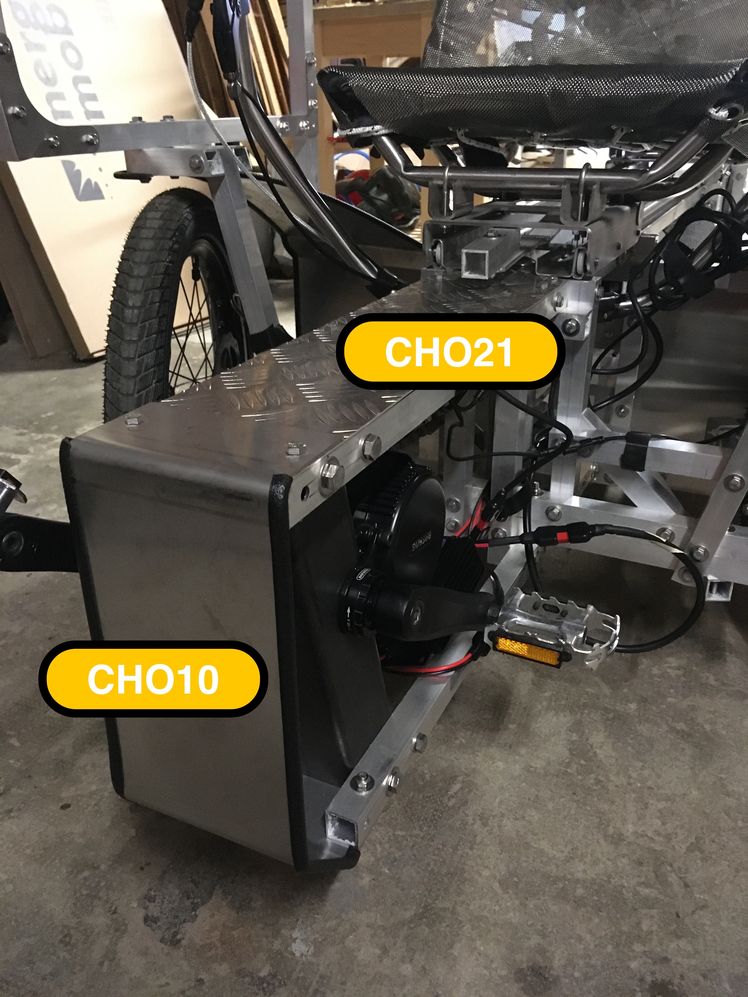

Tôle finition avant et tôle supérieure nez CHO10 Tôle finition avant 1
CHO21 Tôle supérieure nez 1
Gardes boues avant CHO40 Garde boue avant droit 1
CHO41 Garde boue avant gauche 1
CHO42 Tôle pare boue avant droite 1
CHO43 Tôle pare boue avant gauche 1

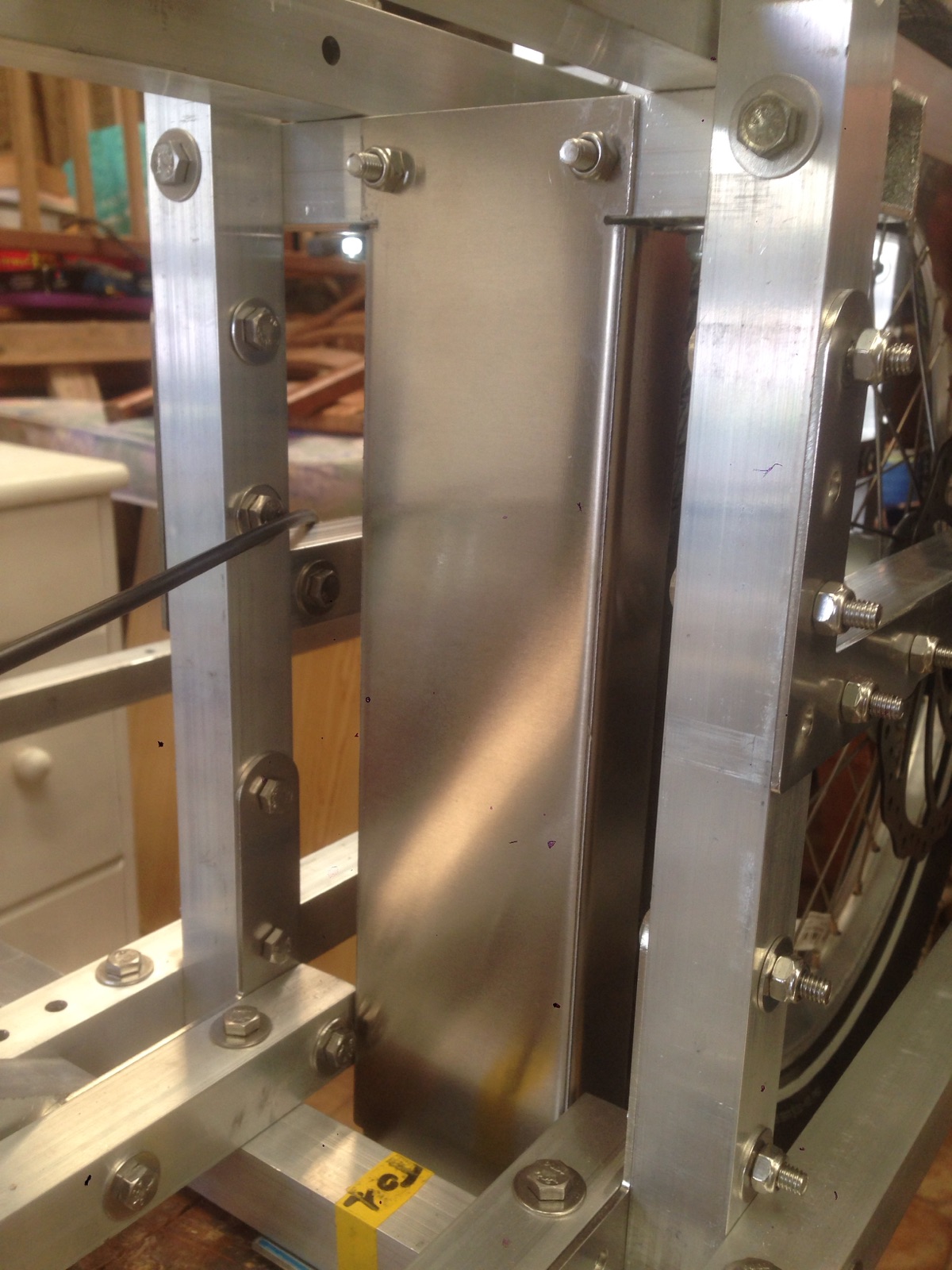

Tôle garde boue arrière CHO58 Garde boue central 1

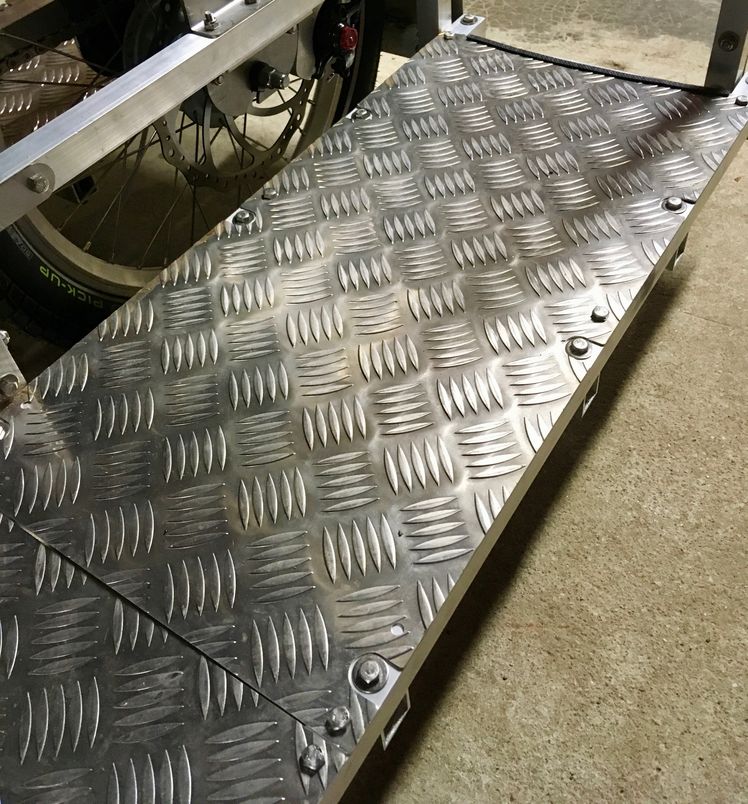

Tôle plateforme latérale CHO20 Tôles plateformes latérales 4
CHO23 Tôle supérieure coffre central 1
Tôle supérieur porte bagage CHO25 Tôle supérieure porte bagage 1

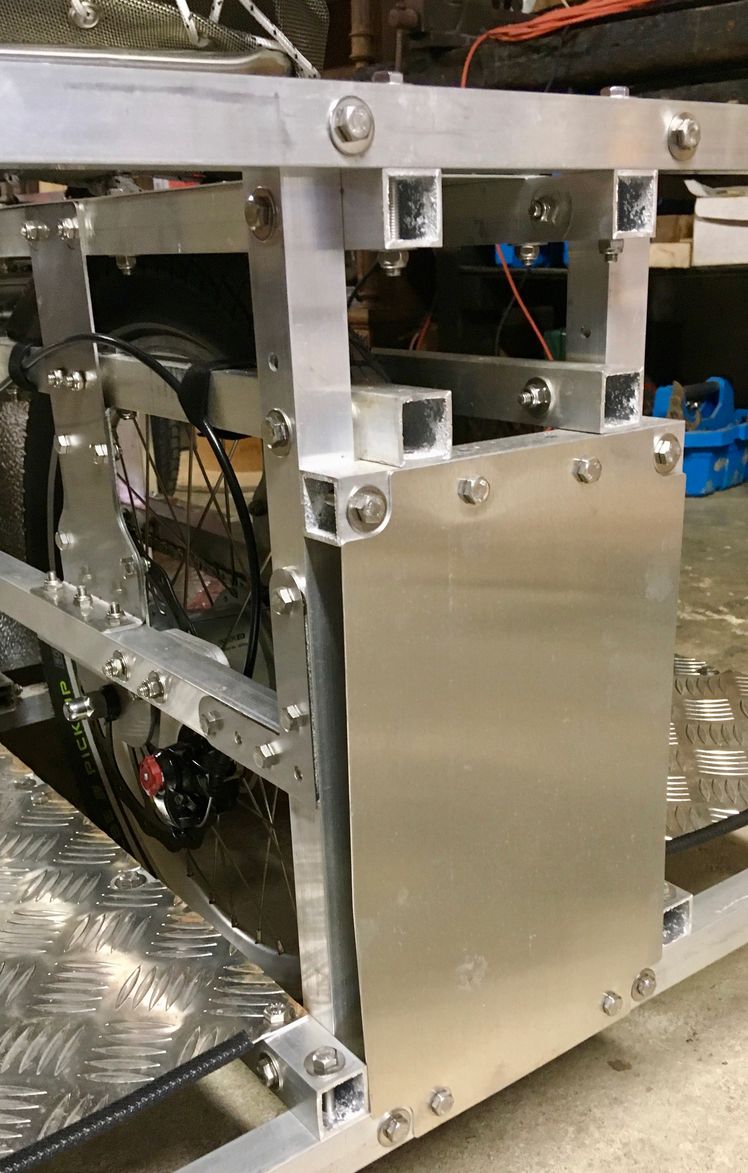

Tôle finition arrière CHO11 Tôle finition arrière 1
Garde boue arrière CHO26 Garde boue arrière 1

Les mêmes boulons servent à fixer les tôles supérieures CHO25 et CHO23, les glissières, et les jupes textiles. Vous pouvez engager les vis sans mettre d’écrou pour le moment, juste pour maintenir les tôles en position.

8.1.3. Joints bord de tôle

Les parties saillantes des tôles doivent êtres recouvertes de joints bord de tôle (DIV02, voir photo ci-dessous). Un joint bord de tôle doit être posé à l’avant du panneau solaire. Ce joint limite les coulures d’eau de pluie sur le conducteur. Le ressaut faisant office de rigole n’est pas très haut, mais nous n’avons pas trouvé de référence plus satisfaisante à ce stade.

Photo d'un joint DIV02

8.2. Pose du panneau solaire

Cette opération doit se faire à la fin du montage (afin de ne pas gêner la manipulation du vhéliotech) et ne pas dégrader le panneau. Prépositionner le panneau et vérifier les dimensions et l’équerrage des tubes (en exagérant, il ne faut pas que la structure forme un losange), sinon ajuster au moyen d’une sangle à cliquet.

Nettoyer la surface inférieure du panneau et les tubes. Mettre un filet de mastic colle (résistante aux intempéries) sur la structure. Poser le panneau (opération à faire à 2 personnes). Mettre du poids sur le panneau aux endroits collés. Attendre une nuit pour retirer le poids.

Passer les câbles le long des tubes aluminium de la structure en les fixant avec des bandes auto-agrippantes QIN01.

Important

La longueur du panneau solaire peut légèrement varier en fonction du modèle exact envoyé par le fournisseur. Sur les premiers modèles de vhélio le panneau faisait ~140cm de long. Sur nos dernières commandes, il faisait ~136cm. Les deux tubes en haut à l’arrière sous la gallerie permettent de s’adapter aux deux cas de figure.
